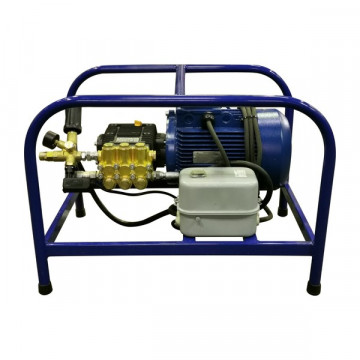

АВД на раме

Аппараты высокого давления на раме — это стационарные мойки, у которых насос, электродвигатель и вся обвязка собраны на жёсткой стальной раме без кожуха и колёс. Такая компоновка рассчитана на постоянную работу в техническом помещении автомойки, автосервиса, производственного цеха или коммунального предприятия: раму крепят к полу или стене, к аппарату подводят воду и электричество, а на рабочий пост выводят шланг высокого давления с пистолетом. В результате оборудование не мешает мойщику, не намокает, не страдает от химии и реагентов, а обслуживать его удобно с любой стороны.

В этом разделе собраны АВД на раме мощностью от 3 до 22 кВт, с давлением от 130 до 500 бар и производительностью от 10 до 40 литров в минуту. Здесь есть модели для одного поста ручной мойки, для многопостовых автомоечных комплексов, для мойки грузовой и строительной техники, а также промышленные установки для очистки оборудования, форм и трубопроводов. Ниже разобраны параметры выбора, схемы подключения, ресурс узлов и типичные ошибки, из-за которых аппарат выходит из строя раньше срока.

Чем аппарат на раме отличается от мойки на тележке и от бытовой минимойки

Главное отличие — назначение и ресурс. Бытовая минимойка рассчитана на 20–40 часов работы в год, её насос имеет алюминиевую или пластиковую головку и неремонтопригодную конструкцию. Мойка на тележке — это компромисс: она мобильна, но её приходится каждый раз перемещать, кабель и шланг лежат на мокром полу, а корпус со временем разрушается от химии. Аппарат на раме лишён этих недостатков: он стоит на одном месте, защищён от воды и ударов, а все узлы — насос, регулятор давления, манометр, электрика — открыты для обслуживания.

Второе отличие — насос. На раме почти всегда стоит плунжерный насос на 1450 оборотов в минуту с латунной или нержавеющей головкой и керамическими плунжерами. Такой насос работает по 8–14 часов в сутки, ремонтируется заменой манжет и клапанов и служит несколько тысяч часов до капитального ремонта. Аксиальные насосы на 2800 оборотов, которые ставят в бытовую технику, при такой нагрузке выходят из строя за один-два месяца.

Третье отличие — электрика. Аппараты на раме комплектуются асинхронными двигателями на 380 вольт мощностью от 4 до 22 кВт. Низкие обороты означают меньший нагрев, меньший шум и больший ресурс подшипников. Модели на 220 вольт тоже есть, но их мощность ограничена 3 кВт, что соответствует примерно 12 литрам в минуту при 150 барах.

Как выбрать аппарат высокого давления на раме

Давление

Рабочее давление определяет силу удара струи. Для легкового транспорта достаточно 150–200 бар: этого хватает, чтобы смыть дорожную грязь, реагенты и остатки пены, не повреждая лакокрасочное покрытие и резиновые уплотнители. Для грузовиков, автобусов, сельхозтехники и строительных машин берут 200–250 бар — там больше засохшей глины, битума и масляных отложений. Свыше 300 бар начинается промышленный сегмент: гидроструйная очистка металла, удаление ржавчины и старой краски, мойка теплообменников и форм. Избыточное давление вредно: оно ускоряет износ манжет, увеличивает расход электроэнергии и может повредить покрытие.

Производительность

Расход воды в литрах в минуту отвечает за скорость мойки. Именно поток, а не давление, уносит грязь с поверхности. Аппарат на 15 л/мин при 200 барах вымоет легковой автомобиль заметно быстрее, чем модель на 9 л/мин при 250 барах. Практические ориентиры: 12–15 л/мин на один легковой пост, 18–21 л/мин на грузовой, 20–40 л/мин для промышленной очистки. Важно, чтобы водопровод обеспечивал подачу с запасом 25–30 процентов, иначе насос будет работать в кавитации.

Мощность и питание

Мощность двигателя связана с давлением и расходом простым соотношением: произведение подачи в литрах в минуту на давление в барах, делённое на 600 и на КПД. Для 15 л/мин при 200 барах нужен двигатель 5,5 кВт, для 21 л/мин при 250 барах — 11 кВт, для 30 л/мин при 500 барах — около 30 кВт. Всё, что мощнее 3 кВт, требует трёхфазной сети 380 вольт. Если на объекте только 220 вольт, выбор ограничен компактными моделями либо аппаратами с бензиновым двигателем.

Режим работы

Если аппарат включается несколько раз в день на 15–20 минут, подойдёт базовая комплектация. Для потока машин, когда мойка идёт по 10–12 часов, нужны латунная головка насоса, керамические плунжеры, автоматический байпас и система тотал-стоп, которая останавливает двигатель при отпускании курка пистолета. Тотал-стоп экономит электроэнергию, снижает нагрев воды в контуре и заметно продлевает срок службы уплотнений.

Горячая или холодная вода

Большинство аппаратов на раме работают с холодной водой до 60 градусов. Если приходится смывать масло, солидол, битум или мыть технику зимой, к аппарату добавляют модуль нагрева воды либо выбирают модель, рассчитанную на подачу воды до 85 градусов. Горячая вода сокращает время мойки в полтора-два раза и уменьшает расход химии примерно на треть.

Где применяются аппараты на раме

Ручные автомойки. Классическая схема: аппараты стоят в техническом помещении, на каждый пост выведен шланг длиной 10–15 метров на потолочной консоли или инерционном барабане. Один аппарат на 15 л/мин обслуживает один пост, при работе через накопительную ёмкость и коллектор — до двух постов с чередованием.

Автосервисы и СТО. Мойка двигателей, подвески, коробок и деталей перед ремонтом. Здесь ценят компактность рамы и возможность подключить пеногенератор для предварительной обработки.

Транспортные предприятия. Мойка грузовиков, прицепов, рефрижераторов и автобусов. Нужны 18–21 л/мин при 200–250 барах, длинные шланги и, желательно, подогрев воды.

Производства. Очистка станков, конвейеров, тары, полов и стен, промывка форм и ёмкостей. Часто требуется нержавеющая обвязка и защита электрики по классу IP54 и выше.

Пищевые предприятия. Санитарная обработка цехов и оборудования горячей водой, работа с щелочной и кислотной химией. Здесь применяют аппараты с нержавеющей головкой насоса и уплотнениями Viton.

Коммунальные службы и ЖКХ. Мойка контейнерных площадок, фасадов, тротуарной плитки, подземных паркингов, удаление граффити.

Сельское хозяйство. Мойка тракторов, комбайнов, доильного оборудования, дезинфекция животноводческих помещений.

Конструкция и комплектация

Базовый аппарат на раме включает плунжерный насос, электродвигатель, соединённые через муфту или фланец, регулятор давления с байпасом, манометр, предохранительный клапан и входной фильтр. Рама изготавливается из профильной трубы или уголка с антикоррозийным покрытием, реже — из нержавеющей стали. Дополнительно устанавливаются: инжектор химии, термоклапан для защиты от перегрева при длительной работе в байпасе, датчик сухого хода, электрический шкаф с пускателем и защитой двигателя, счётчик моточасов.

На посту к аппарату подключаются шланг высокого давления с быстросъёмом, пистолет с блокировкой курка, струйная трубка и набор форсунок с разным углом распыла. Для мойки днища используют угловые копья, для удаления плотной грязи — грязевую фрезу, для нанесения пены — пенокомплект или отдельную пенную станцию. Все эти позиции подбираются по резьбе и рабочему давлению конкретной модели.

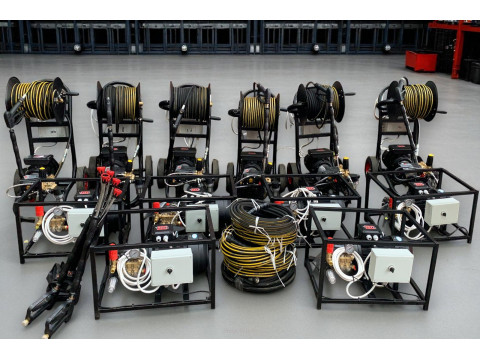

Отдельная категория — аппараты в раме с встроенным барабаном для шланга. Они удобны там, где нет возможности повесить консоль: барабан защищает шланг от перегибов и продлевает его срок службы в два-три раза.

Производители

В каталоге представлены аппараты на раме российской и итальянской сборки на насосах ведущих европейских заводов. Hawk — итальянские плунжерные насосы с латунной головкой и керамическими плунжерами, известны большим ресурсом и доступными ремкомплектами. Interpump и Annovi Reverberi — насосы, которые стоят в большинстве профессиональных аппаратов на рынке. Comet — итальянский производитель насосов и готовых моек для автомоек и промышленности. Mazzoni — насосы и агрегаты для тяжёлых условий эксплуатации. Российская сборка на этих насосах обходится дешевле импортных аналогов при сопоставимом ресурсе, а запчасти всегда есть на складе.

Цены

Стоимость аппарата на раме зависит от связки «давление плюс расход» и от комплектации. Модели на 12–15 л/мин при 150–200 барах с двигателем 4–5,5 кВт стоят от 60 до 130 тысяч рублей. Аппараты на 18–21 л/мин при 200–250 барах с двигателем 7,5–11 кВт — от 130 до 250 тысяч. Промышленные установки на 300–500 бар — от 300 тысяч и выше. Наличие тотал-стопа, нержавеющей обвязки, барабана и электрического шкафа добавляет к цене от 10 до 30 процентов, но окупается ресурсом и удобством эксплуатации.

Для юридических лиц мы выставляем счёт и работаем по договору поставки с НДС, оформляем лизинг и рассрочку. Решение по заявке занимает около десяти минут, отгрузка возможна в день одобрения. При покупке нескольких аппаратов для оснащения мойки действует скидка.

Монтаж и подключение

Аппарат устанавливают в отапливаемом техническом помещении с вентиляцией и трапом. Раму крепят анкерами к полу или монтируют на виброопоры, чтобы снизить передачу вибрации. Подвод воды выполняют трубой не меньшего диаметра, чем вход насоса, обязательно через фильтр тонкой очистки 50–100 микрон. Если давление в водопроводе ниже 2 бар или подача нестабильна, ставят накопительную ёмкость с поплавковым клапаном и насос подкачки.

Электрику подключают через отдельный автомат с защитой двигателя от перегрузки и обрыва фазы. Направление вращения проверяют по стрелке на насосе: обратное вращение быстро выводит из строя клапаны. Трассу высокого давления к посту прокладывают трубой из нержавеющей стали или полиамида с рабочим давлением выше давления насоса, соединения выполняют обжимными фитингами.

Первый запуск делают без давления: прокачивают систему водой, проверяют отсутствие подсоса воздуха, затем выставляют рабочее давление регулятором по манометру. Мы передаём схемы обвязки, помогаем с монтажом в Москве и области, а для регионов консультируем подрядчика по телефону и видеосвязи.

Эксплуатация и обслуживание

Ресурс аппарата определяют три вещи: чистая вода, чистое масло и отсутствие сухого хода. Масло в насосе меняют после первых 50 часов работы, далее каждые 500 часов или раз в год. Фильтр на входе чистят еженедельно, при жёсткой воде добавляют умягчитель, иначе накипь садится на клапаны. Не допускайте работы в байпасе дольше двух-трёх минут: вода в контуре нагревается и разрушает манжеты.

Признаки износа: падение давления, пульсация струи, течь из-под головки, повышенный шум. Обычно достаточно заменить ремкомплект манжет и клапанов — это делается на месте за час. Зимой, если помещение не отапливается, воду сливают или прокачивают незамерзающую жидкость. Раз в год проверяют предохранительный клапан и состояние шлангов: рукав с повреждённой оплёткой подлежит замене, ремонт скрутками недопустим.

Мы держим на складе ремкомплекты, клапаны, манжеты, плунжеры и регуляторы для всех продаваемых насосов, выполняем диагностику и ремонт в собственном сервисном центре, выезжаем на объекты в Москве и области и отправляем запчасти в регионы в день заказа.

Частые ошибки при выборе

• Ориентация только на давление без учёта производительности: аппарат оказывается медленным, а покрытие страдает.
• Покупка бытовой мойки для коммерческого использования: насос выходит из строя за несколько недель и не подлежит ремонту.
• Игнорирование подачи воды: при нехватке потока насос кавитирует, клапаны разбиваются за считаные дни.
• Отсутствие фильтра тонкой очистки: песок и ржавчина из водопровода убивают уплотнения.
• Слишком длинный или тонкий шланг: потери давления доходят до 20–30 бар, мойщик считает, что аппарат слабый.
• Экономия на электрике: пускатель без тепловой защиты не спасёт двигатель при перекосе фаз.

Вопросы, которые задают чаще всего

Можно ли подключить два поста к одному аппарату? Да, если суммарная подача постов не превышает производительность насоса и установлен коллектор с обратными клапанами. Практически это означает, что аппарат на 21 л/мин обслуживает два поста при поочерёдной работе.

Нужен ли тотал-стоп? Для интенсивной мойки — да. Он останавливает двигатель при закрытом пистолете, снижает нагрев воды и износ, экономит электроэнергию.

Что делать, если нет 380 вольт? Рассмотрите модели на 220 вольт до 3 кВт или аппарат с бензиновым двигателем из соответствующего раздела каталога.

Подойдёт ли аппарат для мойки самообслуживания? Да, аппараты на раме — основа насосных модулей МСО, но там дополнительно нужны дозирование химии, автоматика и защита от замерзания.

Почему покупают у нас

Мы поставляем оборудование напрямую от производителей и собираем аппараты на раме под конкретные задачи: подбираем насос, двигатель, обвязку и комплектацию поста. Даём заводскую гарантию, обеспечиваем запчастями со склада в Москве, обслуживаем и ремонтируем технику в собственном сервисе. Работаем с компаниями и ИП: счёт, договор поставки, полный пакет документов, безналичный расчёт с НДС, лизинг и рассрочка. Отгружаем со склада, доставляем по Москве курьером, по России — транспортными компаниями.

Если вы не уверены, какой аппарат нужен, напишите или позвоните: инженер уточнит задачу, посчитает требуемые давление, расход и мощность, проверит возможности вашей воды и электрики и предложит два-три варианта с ценами.
