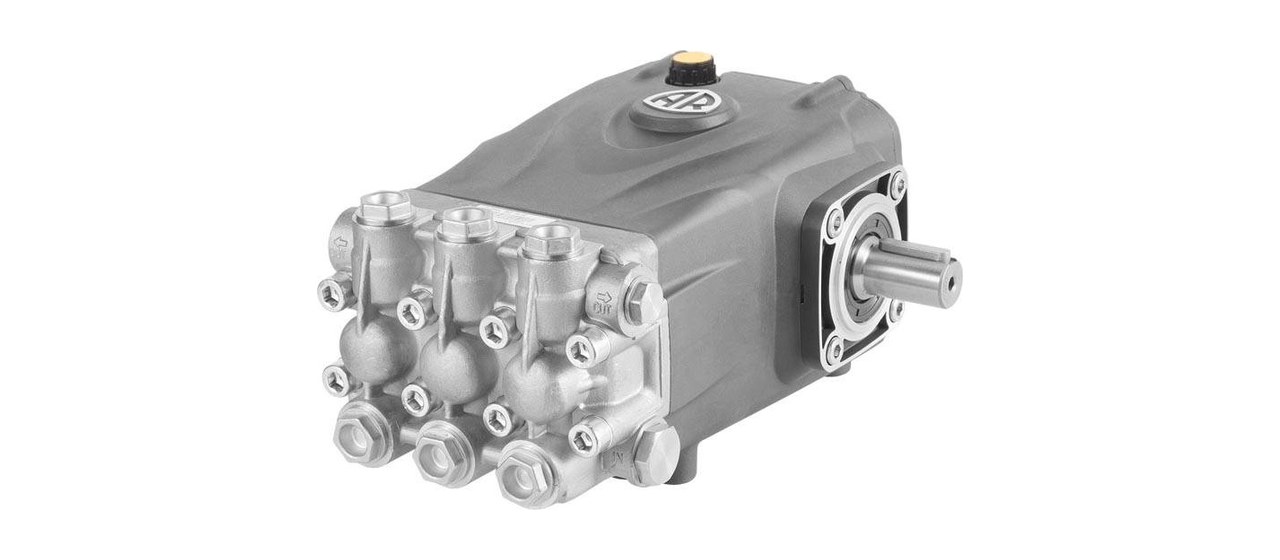

Плунжерный насос высокого давления: как устроен и что в нём изнашивается
Разбираем узлы насоса, объясняем, почему падает давление, откуда берётся эмульсия в масле и что менять в первую очередь.
Плунжерный насос — сердце аппарата высокого давления. Он же и главный источник расходов: почти все поломки АВД так или иначе связаны с ним, и почти все они предсказуемы.
Как он работает
Электродвигатель вращает коленчатый вал, тот через шатуны двигает три (реже пять) плунжера возвратно-поступательно. При ходе назад через всасывающий клапан набирается вода, при ходе вперёд напорный клапан открывается и вода уходит под давлением. Картер с масляной ванной смазывает кривошипно-шатунную группу, а между ней и водяной частью стоят разделительные уплотнения.
Что изнашивается и в каком порядке
| Узел | Признак износа | Ориентировочный ресурс |
|---|---|---|
| Манжеты плунжеров | капает из дренажа, падает давление | 800–1500 ч на чистой воде |
| Клапаны | пульсация манометра, шум, просадка | 1500–2500 ч |
| Разделительные уплотнения | эмульсия в масле, масло белеет | по манжетам |
| Плунжеры (керамика) | задиры, быстрый износ новых манжет | несколько тысяч часов |
| Подшипники, шатуны | стук, вибрация, нагрев картера | наибольший |
Почему падает давление
Порядок проверки, от простого к сложному: сначала форсунка (разбита — давление падает при нормальном расходе), затем фильтр на входе и подача воды, потом регулятор давления, и только потом клапаны и манжеты. Больше половины обращений «упало давление» на практике решаются заменой форсунки или чисткой фильтра.
Эмульсия в масле
Если масло в картере побелело и стало похоже на кофе с молоком — вода прошла через разделительные уплотнения. Работать так нельзя: смазывающие свойства теряются, и следом уходят подшипники. Меняются манжеты и разделительные уплотнения, масло — полностью.
Что продлевает ресурс
- Фильтр на входе. Абразив в воде убивает манжеты быстрее всего остального.
- Подпор воды. Насос не должен «сосать» — кавитация разбивает клапаны за считаные часы.
- Замена масла по регламенту, а не «когда потемнеет».
- Отсутствие работы в тупик. Исправный регулятор и байпас обязательны.
Ремонт насоса почти всегда дешевле замены: комплекты манжет и клапанов стоят несопоставимо меньше нового узла.
